XSR50记录仪

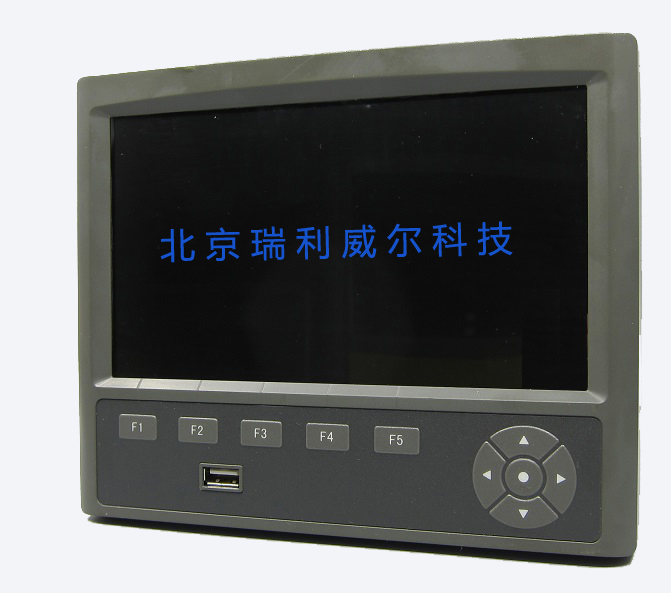

XSR50 记录仪

一．XSR50记录仪说明：

与各类传感器、变送器配合，实现对温度、压力、液位等过程量的测量显示、记录、转储、通讯和控制。中英文界面可随意切换。
◆ 采用7英寸800×480分辨率彩色液晶显示
◆ 默认1秒记录间隔，可记录337天；最快0.1秒记录，可记录33天。4G内存。
◆ 1-4通道输入，配接DFM模块，可扩展到64通道
◆ 4点报警输出
◆ 支技Modbus-RTU 协议及TC-ASCII协议，实现计算机与仪表间完全的数据传送和控制
◆ 0.2级精度，测控周期0.1秒
◆ 具备USB接口，可随时将记录的历史数据转存到U盘上
◆ 良好的软件平台，具备二次开发能力，能够满足特殊的功能需求

二．XSR50记录仪选型指南

内容	代码及说明
	XSR50/	标配4通道
外形尺寸		185(W)×150(H)×75(L) ，开孔138×138
输入信号 (其它输入信号,可定制)		E	热电偶K、S、R、B、N、E、J、T
		R	热电阻Pt100、Cu100、Cu50、BA1、BA2、G53
		I	直流电流4~20mA、0~10mA或0~20mA
		V	直流电压0~5V、1~5V，0~10V
		M	直流MV（订货注明范围）
		L	远传压力表
报警点数量			T□	T0：无报警 T1~T4:1~4点报警
变送输出				A0	无输出
				A1	电流输出 4~20mA、0~10mA或0~20mA
				A2	电压输出（0~5）V、（1~5）V
				A3	电压输出（0~10）V
				A4	其它输出
外供电源					B0	无外供电源
					B1	外供 24V DC±5％,50mA
					B1G	外供 24V DC±5％,100mA
					B2	外供 12V DC＜±5％,50mA
					B2G	外供 12V DC＜±5％,100mA
通讯接口（独立供电，全隔离，2400~19.2K, 仪表地址0~99，应答延迟小于500μs）						S0	无通讯接口
						S1	RS232 TC ASCII协议
						S2	RS485 TC ASCII协议
						M1	RS232 Modbus-RTU协议
						M2	RS485 Modbus-RTU协议
仪表电源							V0	220V AC
							USB	带USB接口
打印功能							P	P表示带打印功能
