XSN计数器 |

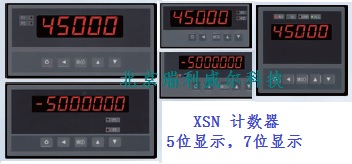

XSN智能计数器
|
XSN计数器 说明书 下载 |
|
XSN计数器用途及特点：
与各类脉冲信号的传感器配合，用于数量、长度、位移的记录、测
量、变换、传送、和控制。
最高10KHZ的计数频率, 0.0001－45.000的宽范围计数比率
测控周期：0.5秒，频率范围：0.1－25KHZ
可输入双相正交脉冲，自动识别正、反向运动
3点开关量输入，分别用于清零、加/减计数控制、显示锁定
外形：160×80，96×48，96×96
2点预置输出
供电：220VAC，24VDC或12VDC
显示范围：-19999－45000，-9999999－9999992
可选：8点预置输出、变送输出、通信接口、记录、供传感器电
源、打印 |
|
XSN计数器选型:
内容 |
代码说明 |
XSN/ |
单路脉冲输入，外供传感器电源（≥50mA） |
外形
尺寸 |
A— |
160(W)×80(H)×125(L) |
B— |
96(W)×96(H)×112(L) |
C— |
96(W)×48(H)×112(L) |
|
H |
横式 |
F |
方形 |
|
S |
5位显示，显示范围-19999~45000 |
L |
7位显示，显示范围-9999999~9999999 |
|
1 |
单脉冲输入 |
2 |
双相正交脉冲输入，可识别正、反向运动（选择该项时必须选择外供） |
D |
10Hz以下单输入，适合低速计数，防输入信号抖动 |
|
T0 |
无预置输出 |
T1 |
1点预置输出 |
T2 |
2点预置输出 |
|
K0 |
无外部控制功能 |
K1 |
外部控制回零 |
K2 |
外部控制回零，加/减 |
K3 |
外部控制回零，加/减，锁定 |
|
B0 |
无外供电源 |
B1 |
外供 24V DC，误差小于±5%，50mA |
B2 |
外供 12V DC，误差小于±5%，50mA |
B3 |
外供5V DC |
B4 |
其它 |
通讯接口
（独立供电，全隔离，2400~19.2K仪表地址0~99，应答延迟小于500μs）
|
S0 |
无通讯接口 |
S1 |
RS-232接口 TC ASCII协议 |
S2 |
RS-485接口 TC ASCII协议 |
M1 |
RS232 Modbus-RTU协议 |
M2 |
RS485 Modbus-RTU协议 |
|
P0 |
无打印单元接口 |
P1 |
有打印单元接口 |
|
|
A0 |
无变送输出功能 |
A1 |
电流输出4~20mA、0~10mA或0~20mA
|
A2 |
电压输出0~5VDC、1~5VDC |
A3 |
电压输出0~10VDC |
A4 |
其它输出 |
|
C1 |
单计数比率方式 |
C2 |
多计数比率方式（限显示方式为S型仪表） |
|
V0 |
220V AC |
V1 |
24V DC |
V2 |
12V DC |
V3 |
其它 |
|
N |
N表示非标功能 |
|
|
XSN计数器外形图:
|
|
