  ∷ 您的位置:首页 >> 产品中心 >> 显示仪表 >> CH6数显表
CH6数显表 (原XSCH)

CH6数显表说明书


CH6数显表用途及特点:

CH6数显表与各类模拟量输出的传感器,变送器配合完成温度、压力、流量、液位,成分等物理量的测量变换显示和控制. CH6数显表,适用于工业测量 显示的大部份场合.对更高的精度或功能要求,可以选用XST或者XSE。

CH6数显表适用电压、电流、热电阻、热电偶等万能输入

精度:±0.5%FS

2点报警,1路变送输出

外形:160×80(CH6/A-H),96×48(CH6/C-H),96×96(CH6/B-F,72×72(CH6/D-F

供电:220VAC,24VDC或12VDC

测控周期:0.3秒

显示范围:-1999-9999

CH6数显表选型

如: CH6/C-HRTB1

内容

代 码

说  明

CH6/



CH6数显表

外型尺寸

A-



横式160×80×125或竖式80×160×125

B-



方型96×96×76(W×H×L)

C-



横式96×48×82,或竖式48×96×82

D-



方型72×72×75(W×H×L)

E-



方型48×48×108(W×H×L)

面板形式

H



横式(标准常用)

S



竖式

F



方形

显示颜色

R



测量值(红色)

输入信号

E



热电偶输入

R



热电阻输入

I



直流电流

V



直流电压

报警点数

T



2点报警,可自由设定

变送输出

A0



无变送输出 (可省略)

A1



电流输出:4-20MA,0-10MA,0-20MA

A2



电压输出:0-5V,1-5V,10—10V

外供电源

B1



B1外供24VDC

B2



B2外外12VDC

仪表电源

V0

V1

V0为220VAC
V1为24VDC

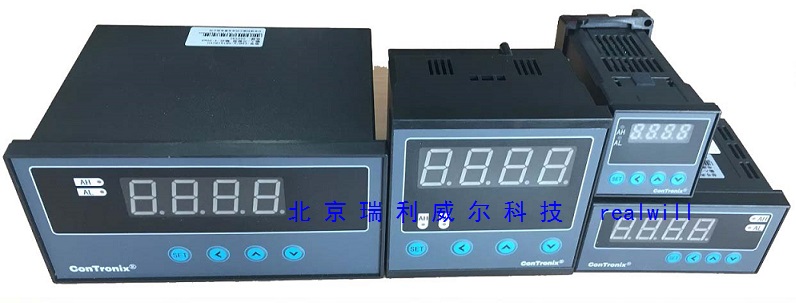

CH6数显仪表
CH6数显表


CH6数显表外形图

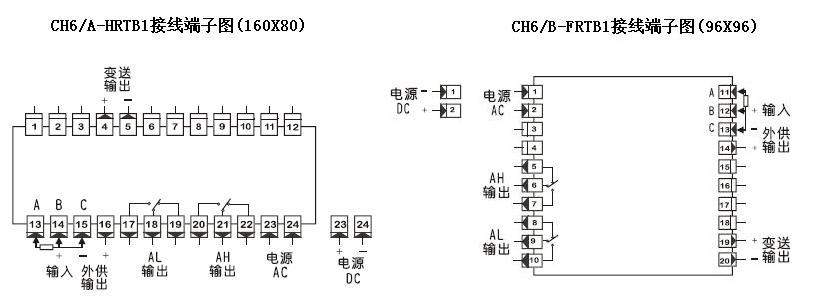

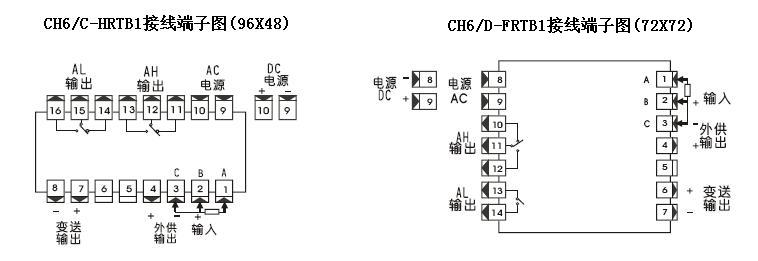

CH6数显表接线端子图

CH6数显表常用型号:

CH6/C-HRTB1|CH6/A-HRTB1|CH6/B-FRTB1|CH6/B-FRTB1|CH6/D-FRTB1|CH6/E-FRTB1

CH6/C-HRTB1温控仪 96X48MM 横式

CH6/D-FRTB1 温控仪 72X72MM 方形

CH6/A-HRTB1温控仪 160X80MM 横式

CH6/B-FRTB1温控仪 96X96MM 方形

CH6/E-FRTB1 温控仪 48X48MM 方形

CH6数显表说明书

CH6数显表说明书下载
