　∷　您的位置：首页 >> 产品中心 >> 显示仪表　>> XSL巡检仪

XSL巡检仪,XSL检测报警仪		 XSL巡检测仪说明书下载


XSL巡检仪用途及特点：
适合于多点温度、压力、液位的测量、报警与记录。

输入5~80通道，电压、电流、热电阻、热电偶

各通道独立设定信号类型、量程、报警值

精度：±0.2%FS，14位A/D转换器

外形及面板形式：160×80的各种面板形式或液晶显示

输入电路带保护，提高可靠性和抗干扰能力

供电：220VAC，24VDC或12VDC

2点公用继电器输出，独特实用的报警功能，能实现上、下限，

上、上上限，下、下下限
　测控周期：0.2秒

　各通道独立的报警指示灯：不亮表示不报警、闪烁表示进入报

警、按消音键后转为亮

　显示范围：－1999－9999，双测量值显示：通道号和测量值

可选：多点报警、通信RS485、打印、记录


XSL巡检仪选型:

内容
代码及说明
XSL/
含8通道，2点公共报警
外型尺寸
A—
横式160×84×182
B—
竖式84×160×182
C—
方形160×160×182
D—
台式，盘装通用318×104×300
通道数
□□
尺寸为A、B的仪表最多32通道；尺寸为C、D的仪表最多80通道
输入信号
（其它输入信号，订货时说明，注2）
R
全部通道均为热电阻,仪表内装的分度号包括：Pt100，Cu100，Cu50，BA1，BA2，G53
E
全部通道均为热电偶,仪表内装的分度号包括：K，S，R，B，N，E，J，T
B
全部通道均为4mA~20mA或1V~5V等电流、电压信号，需在订货时明确电流，电压信号的输入通道
X
输入为热电阻、热电偶混用
L
输入为热电阻，热电偶，4mA~20mA，0mA~10mA，1V~5V，0V~5V混用。需在订货时明确电流，电压信号的输入通道
通讯接口
S0
无通讯接口
S1
RS-232 TC ASCII码协议
S2
 RS-485 TC ASCII码协议
M1
 RS232 Modbus-RTU协议
M2
RS485 Modbus-RTU协议
打印功能（带硬件时钟）
P0
无打印接口
P1
分体打印接口
P2
一体化打印接口（仅限于D型仪表）
仪表电源
V0
220V A
V1
24V DC
V2
其它
扩展报警功能
T
T：表示有扩展报警功能，将标准2点扩展为4点，没有可省略
多点控制单元（XSLCU）接口
C
C:表示有XSLCU接口，没有可省略
非标准功能
N
N：表示非标功能，没有可省略

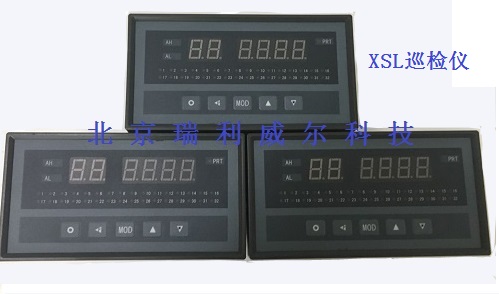

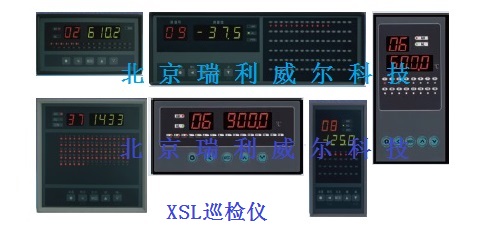

XSL巡检仪外形

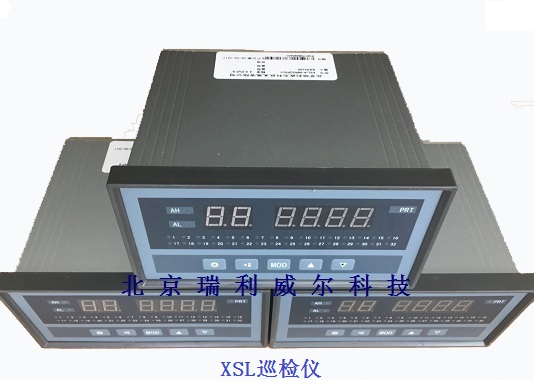

XSL巡检仪多图结构

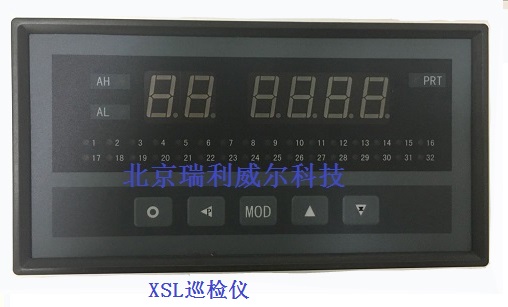

XSL巡检仪红色显示
　　
