　∷　您的位置：首页 >> 产品中心 >> 显示仪表　>> XSDAL多通道数显表

XSDAL多通道数显表		 XSDAL数显表说明书 下载


XSDAL数显表用途及特点：
XSDAL数显表与各类模拟量输出的传感器,变送器配合完成温度、压力、流量、液位,成分等物理量的测量变换显示和控制. 特别适合多通道加、减、比较运算的应用。

电压、电流、热电阻、热电偶等信号输入

类型：2通道、3通道、4通道，
各通道输入信号及量程独立设定，各通道调校、数字滤波独立设定

精度：优于±0.2%FS

外形：铝金外壳，可插拔接线端子

供电：220VAC，24VDC或12VDC

测控周期：0.2秒

显示范围：－1999－9999

可选：8点报警，变送输出、通信、打印、记录、外供变送器电源

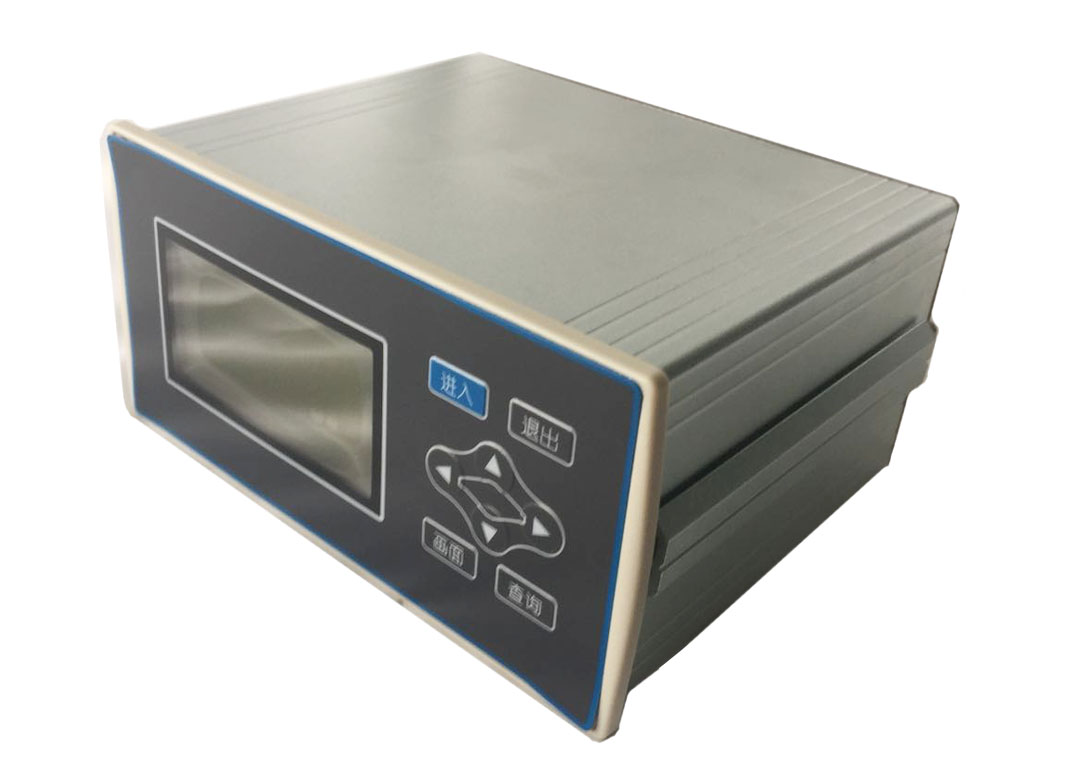

XSDAL数显表





 XSDAL数显表选型:

内容
代码说明
XSDAL/
2-4通道输入，2-4显示
外形尺寸
A
 160×84×182mm (W×H×L)
面板形式
(显示颜色可按订货要求)
H
横式全数字显示
通道数
2
2通道仪表
3
3通道仪表
4
4通道仪表
表示1，2，3，4通道的输入信号（其它输入信号，订货时说明）
E
E
E
E
热电偶K、S、R、B、N、E、J、T或辐射感温计
R
R
R
R
热电阻Pt100、Cu100、Cu50、BA1、BA2、G53或电阻
I
I
I
I
直流电流（4~20）mA、（0~10）mA或（0~20）mA
V
V
V
V
直流电压（0~5）VDC、（1~5）VDC、（0-10)VDC
报警点数量
T□
T0:无报警T1~T8：1~8点报警
变送输出独立供电，全隔离。下单时有几路输出写几路
A0
无输出
A1
电流输出4~20mA;0~10mA;0~20mA
A2
 电压输出0~5VDC;1~5VDC
A3
 电压输出0~10VDC
A4
其它输出
外供电源
B0
无外供电源
B1
外供 24VDC，误差小于±5%，100mA
B2
外供 12VDC，误差小于±5%，100mA
B5
其它（订货需注明）
通讯接口
（独立供电，全隔离，1200~19.2K仪表地址0~99，
S0
无通讯接口
S1
RS-232接口 TC ASCII协议
S2
 RS-485接口 TC ASCII协议
M1
 RS232 Modbus-RTU协议
M2
RS485 Modbus-RTU协议
仪表电源
V0
220V AC
V1
24V DC
V2
12V DC
V3
其它（订货需注明）
打印功能（限A型仪表）（带硬件时钟）
P
P表示打印接口
非标准功能
N
N表示非标功能
  XSDAL数显表外形图
