　∷　您的位置：首页 >> 产品中心 >> 显示仪表　>>称重控制仪

XSB5称重控制仪


XSB5控制仪说明：
①80次/秒的测量速度，静态精度优于±0.05%F·S，非常适合于配接电阻应变式测力传感器，做荷重、拉力、压力等测量控制应用。采用6位真空荧光管（VFD）显示。八键操作，使用方便。
②外形：铝合金外壳
③仪表电源：220VAC

XSB5控制仪基本配置：
1点开关量输入——用于外部清零，外供精密激励电源10V（≥150mA）

比例测量，配接4线制力传感器，适应0.4~4.0mV/V

XSB5控制仪扩展功能：
①2-8点继电器输出
②变送输出
③通讯接口：RS232或RS485

XSB-I测力控制仪选型表

内容

代码说明

XSB5

0.05级测量精度,每秒80次测控速度

显示

6位LED显示(-199999~999999）

面板形式

AH

横式160(W)×84(H)×110(L) 开孔152×76

CH

横式98(W)×49.5(H)×162(L) 开孔92×45

接点输入,K2-K7为选择项

K1

1点外部开关量输入

K2-K7

2-7点外部开关量输入（限AH尺寸）
报警

R2

 2点继电器输出
R4
 4点继电器输出

R8

8点继电器输出

模拟量输出

A0

无输出

A1

电流输出4~20mA,0~20mA

A2

电压输出1~5VDC, 0~5VDC

通讯接口
S0
无通讯接口
S1
RS-232接口 TC ASCII协议
S2
 RS-485接口 TC ASCII协议
M1
 RS232 Modbus-RTU协议
M2
RS485 Modbus-RTU协议

打印功能

P

表示打印功能

大屏显示器接口

D

大屏显示器接口，不带可省略

仪表电源

V0

220 V AC

非标准功能

N

N表示非标功能







XSB5说明书 老款



XSB5说明书 新

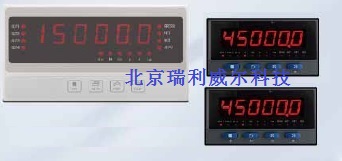

XSB5升级款外表形
