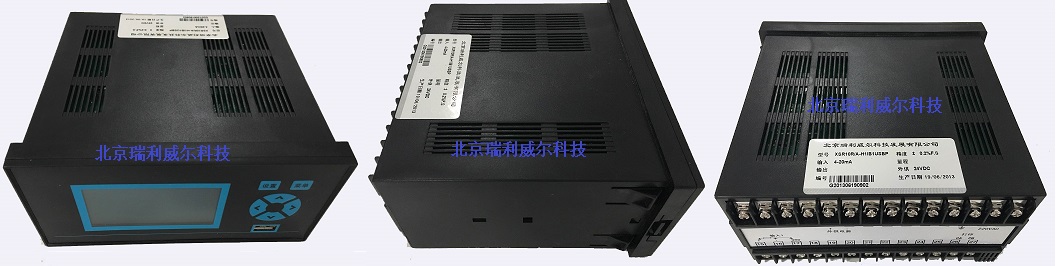

XSR10R记录仪 |
| |
XSR10R记录仪说明：
XSR10R记录仪，又称液晶显示仪，与各类传感器、变送器配合，可实现对温度、压力、液位、成分等过程量的测量、变换、显示、记录、转储、通讯和控制。
◆ XSR10R采用128×64点阵液晶屏，全中文界面，汉字菜单，操作方便简单
◆ 显示全面：测量值、单位、报警信息、实时时钟、实时曲线、历史曲线、记录状态
◆ 基本误差优于±0.2%F·S，16位A/D转换器。测控周期0.2秒，0.1秒。8段折线功能
◆ 1-4通道输入：电压、电流、热电阻、热电偶、mV、远传压力表等信号，最多4通道
◆ 抗干扰设计，抑制现场继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰
◆ 4M内存用于测量值记录，可记录26万次数据。数据可通过历史曲线追忆，可通过通讯读取
◆ 4点报警输出，具备延时报警功能，可记忆最近6次报警的通道、时间、报警方式
◆ 全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制
◆ 独有控制权转移功能使计算机可以直接控制仪表的报警输出、变送输出
◆ XSR10R记录仪具备USB接口，可随时将记录的历史数据转存到U盘上
◆ XSR10R有良好的软件平台，具备二次开发能力，能够满足特殊的功能需求
|
|
| |
XSR10R记录仪选型
内容 |
代码及说明 |
XSR10R/ |
|
外形尺寸 |
A- |
160(W)×80(H)×150(L) |
面板形式 |
H |
横式 |
通道数 |
1 |
1通道仪表 |
2 |
2通道仪表 |
3 |
3通道仪表 |
4 |
4通道仪表 |
输入信号
|
E |
热电偶K、S、R、B、N、E、J、T |
R |
热电阻Pt100、Cu100、Cu50、BA1、BA2、G53 |
I |
直流电流（4~20）mA、（0~10）mA或（0~20）mA |
V |
直流电压（0~5）V、（1~5）V |
M |
直流MV（订货注明范围） |
L |
远传压力表 |
报警点数量(注1) |
T□ |
T0：无报警 T1~T4:1~4点报警 |
变送输出
(双变送则同时写两个代码) |
A0 |
无输出 |
A1 |
电流输出 4~20mA、0~10mA或0~20mA |
A2 |
电压输出（0~5）V、（1~5）V |
A3 |
电压输出（0~10）V |
A4 |
其它输出 |
外供电源 |
B0 |
无外供电源 |
B1 |
外供 24V DC，误差＜±5％,50mA |
B2 |
外供 12V DC，误差＜±5％,50mA |
B3 |
精密电压源,误差＜±0.2%,40mA |
B4 |
精密电流源,误差＜±0.2%,0.1-10mA |
通讯接口
（独立供电，全隔离，2400~19.2K,
仪表地址0~99，应答延迟小于500μs） |
S0 |
无通讯接口 |
S1 |
RS-232接口 |
S2 |
RS-485接口 |
仪表电源 |
V0 |
220V AC |
V1 |
24V DC |
V2 |
12V DC |
V3 |
其他 |
|
USB |
带USB接口 |
打印功能 |
P |
P表示带打印功能 |
