　∷　您的位置：首页 >> 产品中心 >> 信号隔离器 >>RL-D44信号隔离器


RL-D44四入四出信号隔离器


RL-D44信号隔离器用途
RL-D44系列直流信号隔离器/信号变送器是将输入的4路直流信号经隔离转换成4路直流信号的信号隔离器，从而实现对 被测信号精确测量的仪器。该信号隔离器输入、输出、电源三方全隔离隔离，抗干扰，且该信号隔离器输入、输出选择范 围宽，准确度高，导轨安装便于检测与维护。

主要技术参数

输入阻抗

电压型≥100KΩ 电流型：100Ω

输出阻抗

电压型≥100KΩ 电流型≤550Ω

精 度

±0.2%F.S

温度系数

<50ppm/℃

环境温度

－10℃-＋60℃

绝缘电阻

电源、输入1、2、3、4输出，1、2、3、4之间 ≥100MΩ(500VDC)

电 源



消耗功率






RL-D44信号隔离器输入代码及选型

代码

输入信号1，2，3，4

1

0-10mA

2

0-20mA

3

4-20mA

RL-D44信号隔离器输出代码及选型

代码

输出信号1，2，3，4

D

0-10mA

E

0-20mA

F

4-20mA

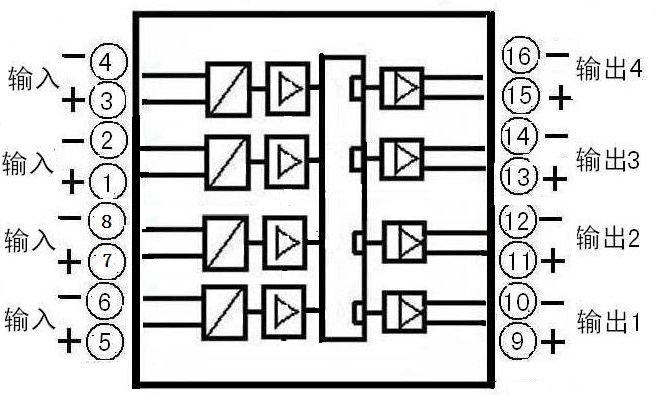

RL-D44信号隔离器接线


RL-D44信号隔离器结构尺寸图
