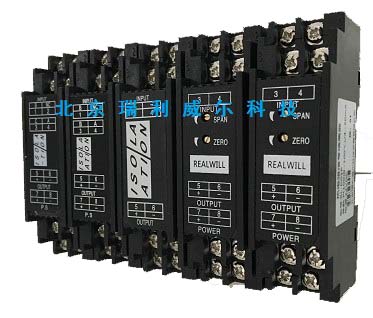

RL-D08无源信号隔离器


无源信号隔离器概述
  RL-D08系列无源隔离器是将输入的直流信号经隔离转换成1:1的直流信号输出的信号隔离器,从而实现对被测信号精确测量的仪器。
体积小巧,外形美观,适合密集安装、

隔离与变送一体线性好、温度特性好,转换精度高性能稳定

导轨安装,无需工作电源,使用方便。





RL-D08无源信号隔离器输入输出代码

代码

输入

代码

输出

1

0-10 mA

1

0-10 mA

2

0-20mA

2

0-20 mA

3

4-20mA

3

4-20mA

4

用户特定参数

4

用户特定参数


  无源信号隔离器主要技术参数

输入阻抗

100欧加输出负载数

输出负载电阻

最大500欧

精度

0.1%F.S

附加误差

0.1%F.S在负载小于250欧时

-0.1%F.S在负载大于250欧时
温度系数

小于50ppm/度

环境温度

-10℃-60℃

绝缘电阻

电输入、输出之间 大于100MΩ

绝缘强度

输入、输出之间1500VAC/分钟

RL-D08无源信号隔离器接线图

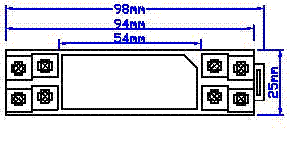

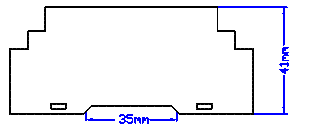

RL-D08无源信号隔离器尺寸图
