RL-D02直流信号隔离变送器
 ∷ 您的位置:首页 >> 产品中心 >> 信号隔离器 >> RL-D02直流信号隔离器

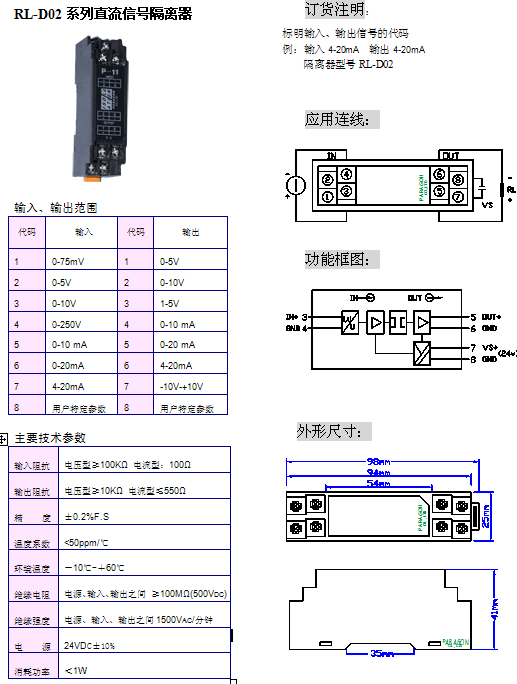

RL-D02直流信号隔离器/信号隔离变送器


RL-D02直流信号隔离器用途及特点
  RL-D02系列直流信号隔离器是将输入的直流信号经隔离/放大/转换成相同或不同的直流信号的隔离变送器。输入、输出、电源三方全隔离,抗干扰,且输入、输出选择范围宽,准确度高。
体积小巧,外形美观,线性好,转换精度高性能稳定,导轨安装,抗干扰能力强有防雷电的保护功能。

主要技术参数

输入阻抗

电压型≥100KΩ 电流型:100Ω

输出阻抗

电压型≥10KΩ 电流型≤550Ω

精 度

±0.2%F.S

温度系数

<50ppm/℃

环境温度

-10℃-+60℃

绝缘电阻

电源、输入、输出之间 ≥100MΩ(500VDC)

绝缘强度

电源、输入、输出之间1500VAC/分钟

电 源

24VDC±10%

消耗功率

<1W

   RL-D02直流信号隔离器输入输出代码



代码

输入信号

代码

输出信号

1

0-1VDC

1

0-5VDC

2

0-5VDC

2

0-10VDC

3

0-10VDC

3

正负5VDC

4

正负5VDC

4

1-5VDC

5

1-5VDC

5

0-20mA

6

0-20mA

6

4-20mA

7

4-20mA

7

正负10V

8

正负10VDC

8

2-10VDC

N

用户特定参数

N

用户特定参数


  RL-D02直流信号隔离器接线图

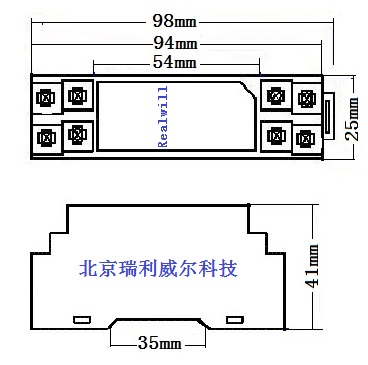

RL-D02直流信号隔离器尺寸图

信号隔离器
RL-D01P热电阻信号隔离器 RL-D01温度信号隔离器 RL-D01K热电偶信号隔离器
RL-D03二线制隔离配电器 RL-D04电阻信号隔离变送 RL-D05频率信号隔离器
RL-D06交流信号隔变送器 RL-D07应变信号变送器 RL-D08无源隔离变送器
RL-D22双路信号隔离器
(2路输入2路输出)
RL-D21一入两出信号隔离器 RL-D41一入四出信号隔离器
