RL-D06交流信号隔离器



RL-D06交流信号隔离器用途

RL-D06交流信号隔离器是将交流电流或交流电压信号经隔离放大转换成标准直流信号的信号隔离器,从而 实现对被测信号精确测量的仪器。该信号隔离变送器输入、输出、电源三方全隔离,抗干扰,且该信号隔离器输入、输出 选择范围宽,准确度高,导轨安装便于检测与维护。

主要技术参数

输入阻抗

电压型≥100KΩ 电流型≤2Ω

输出阻抗

电压型≥10KΩ 电流型≤550Ω

精度

±0.5%F.S

温度系数

<50ppm/℃

环境温度

-10℃-+60℃

绝缘电阻

电源、输入、输出之间≥100MΩ(500VDC)

绝缘强度

电源、输入、输出之间1500VAC/分钟

电源

24VDC±10%

消耗功率

<1W






RL-D06交流信号隔离器输入输出代码及选型

RL-D06A---- 交流电流信号变送器
RL-D06V-----交流电压信号变送器

代码

输入

代码

输出

1

交流电压0-5 VAC

1

直流电压0-5VDC

2

交流电压0-100 VAC

2

直流电压0-10VDC

3

交流电压0-265 VAC

3

直流电流0-10 mA

4

交流电压0-500 VAC

4

直流电流0-20 mA

5

交流电流0-1 AAC

5

电流电流4-20mA

6

交流电流0-5 AAC

6

直流电压1-5VDC

7

交流电流0-10 AAC

7

直流电压2-10VDC

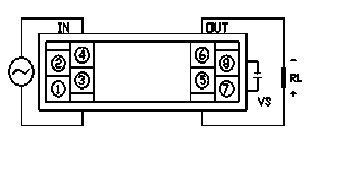

RL-D06交流信号隔离器连线图

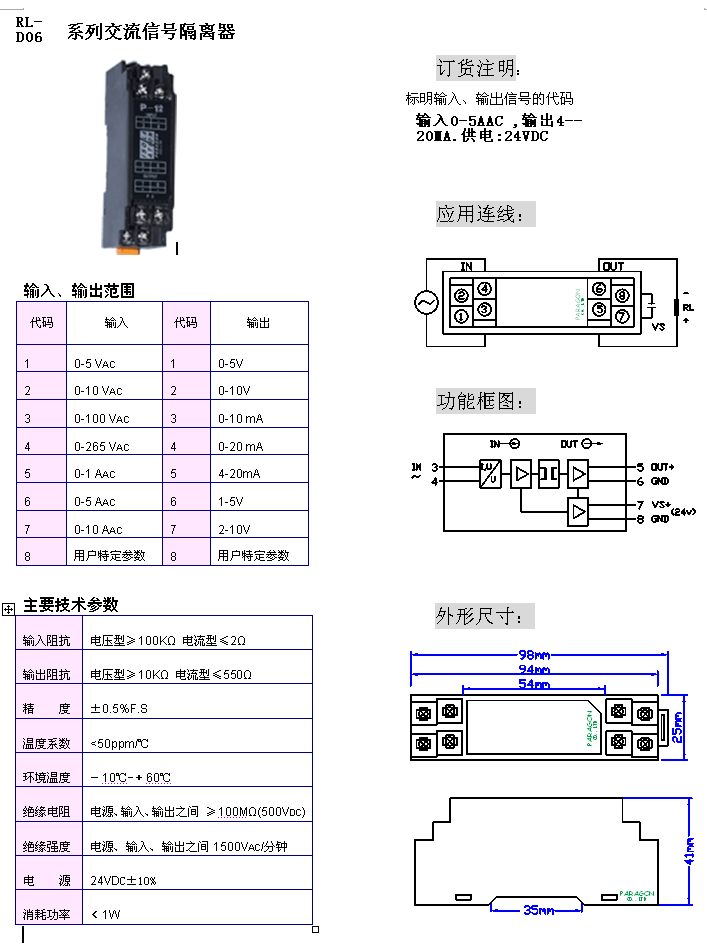

RL-D06交流信号隔离器结构尺寸图
