RL-D42二入四出信号隔离器

RL-D42信号隔离器用途
RL-D42系列直流信号隔离器/信号变送器是将输入的2路直流信号经隔离转换成4路直流信号的信号隔离器，从而实现对被测信号精确测量的仪器。该信号隔离器输入、输出、电源三方全隔离隔离，抗干扰，且该信号隔离器输入、输出选择范围宽，准确度高，导轨安装便于检测与维护。
主要技术参数

输入阻抗	电压型≥100KΩ 电流型：100Ω
输出阻抗	电压型≥100KΩ 电流型≤550Ω
精度	±0.2%F.S
温度系数	<50ppm/℃
环境温度	－10℃-＋60℃
绝缘电阻	电源、输入、输出之间 ≥100MΩ(500VDC)
电源	24VDC±10%
消耗功率	＜2W

RL-D42信号隔离器输入

型号代码	输入信号 1路,2路
1	0-1VDC
2	0-5VDC
3	0-10VDC
4	1-5VDC
5	0-20mA
6	4-20mA
8	用户特定参数

RL-D42信号隔离器输出

代码	输出信号1	代码	输出信号2	代码	输出信号3	代码	输出信号4
A	0-5VDC	A	0-5VDC	A	0-5VDC	A	0-5VDC
B	0-10VDC	B	0-10VDC	B	0-10VDC	B	0-10VDC
C	1-5VDC	C	1-5VDC	C	1-5VDC	C	1-5VDC
D	0-10mA	D	0-10mA	D	0-10mA	D	0-10mA
E	0-20mA	E	0-20mA	E	0-20mA	E	0-20mA
F	4-20mA	F	4-20mA	F	4-20mA	F	4-20mA
H	用户特定参数

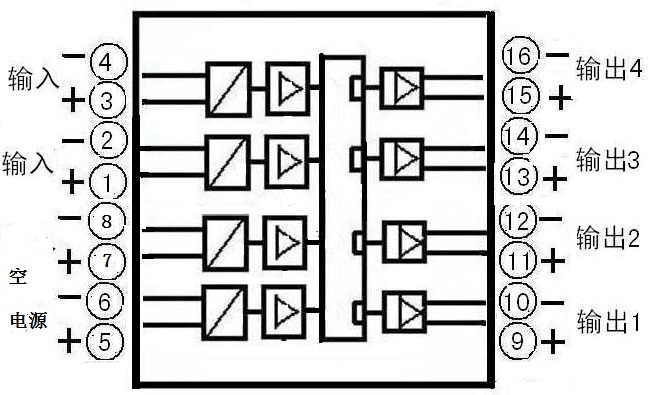

RL-D42信号隔离器接线

RL-D42信号隔离器结构尺寸图
