RL-D41一入四出信号隔离器



RL-D41信号隔离器用途

RL-D41系列直流信号隔离器/信号变送器是将输的直流信号经隔离转换成四路直流信号的信号隔离器,从而实现对 被测信号精确测量的仪器。该信号隔离器输入、输出、电源三方全隔离隔离,抗干扰,且该信号隔离器输入、输出选择范 围宽,准确度高,导轨安装便于检测与维护。可广泛用于电信、电力、石油化工等领域的 数据采集、信号传输转换和DCS集散控制系统

主要技术参数

输入阻抗

电压型≥100KΩ 电流型:100Ω

输出阻抗

电压型≥100KΩ 电流型≤550Ω

精 度

±0.2%F.S

温度系数

<50ppm/℃

环境温度

-10℃-+60℃

绝缘电阻

电源、输入1、输出1、输出2,输出3,输出4之间 ≥100MΩ(500VDC)

电 源

24VDC±10%

消耗功率

 <2W




RL-D41信号隔离器输入输出代码及选型

代码

输入信号

1

0-1VDC

2

0-5VDC

3

0-10VDC

4

0-10mA

5

1-5VDC

6

0-20mA

7

4-20mA

8

用户特定参数

RL-D41信号隔离器输出代码及选型

代码

输出信号1

代码

输出信号2

代码

输出信号3

代码

输出信号4

A

0-5VDC

A

0-5VDC

A

0-5VDC

A

0-5VDC

B

0-10VDC

B

0-10VDC

B

0-10VDC

B

0-10VDC

C

1-5VDC

C

1-5VDC

C

1-5VDC

C

1-5VDC

D

0-10mA

D

0-10mA

D

0-10mA

D

0-10mA

E

0-20mA

E

0-20mA

E

0-20mA

E

0-20mA

F

4-20mA

F

4-20mA

F

4-20mA

F

4-20mA

H

用户特定参数

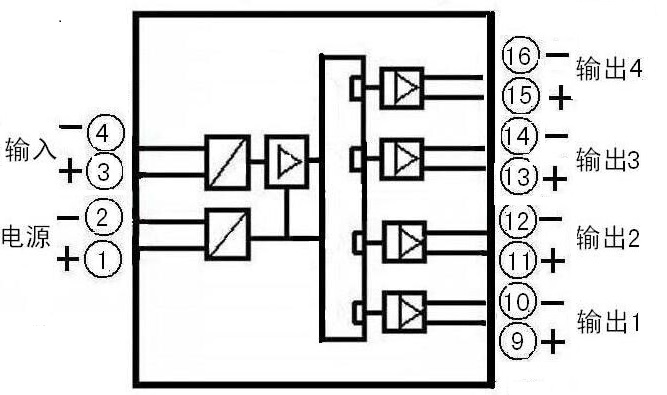

RL-D41信号隔离器接线



RL-D41信号隔离器结构尺寸图
