RL-D07应变信号变送器
 ∷ 您的位置:首页 >> 产品中心 >> 信号隔离器 >> RL-D07应变信号变送器


RL-D07应变信号变送器、毫伏信号隔离变送器



RL-D07应变信号变送器概述
  RL-D07系列应变信号变送器是将应变传感器输出的毫伏信号经隔离放大转换成直流信号的信号隔离器,该信号变送器输入、输出、电源三方全隔离,抗干扰,且输入、输出选择范围宽,准确度高,导轨安装便于检测与维护。
体积小巧,外形美观,适合密集安装、隔离与变送一体
线性好、温度特性好,转换精度高性能稳定
导轨安装,装卸方便
有防雷电的保护功能。






  输入输出信号


代码

输入 (毫伏)

代码

输出

1

0-5毫伏

1

0-5VDC

2

0-10毫伏

2

1-5VDC

3

0-20毫伏

3

0-10VDC

4

0-24毫伏

4

0-20mA

5

0-75毫伏

5

正负5VDC

6

0-100毫伏

6

4-20mA

7

0-200 毫伏

7

正负10VDC

8

用户特定参数

8

用户特定参数

主要技术参数

输入阻抗

电压型≥100KΩ 电流型:100Ω

输出阻抗

电压型≥10KΩ 电流型≤550Ω

精 度

±0.2%F.S

温度系数

<50ppm/℃

环境温度

-10℃-+60℃

绝缘电阻

电源、输入、输出之间 ≥100MΩ

绝缘强度

电源、输入、输出之间1500VAC/分钟

电 源

24VDC±10%

消耗功率

<1W

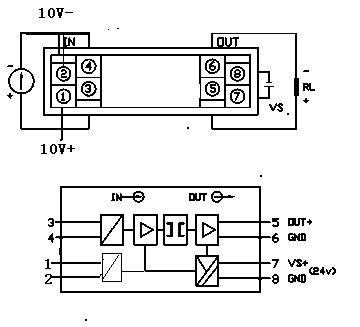

RL-D07应变信号变送器接线图

RL-D07应变信号变送器

注: RL-D07N提供10VDC电源

RL-D07应变信号变送器尺寸图

RL-D07应变信号变送器

RL-D07应变信号变送器
