RL-D03-A隔离配电器



RL-D03隔离配电器用途

RL-D03系列隔离配电器是一种向二线制4-20ma信号仪表供电并将信号隔离转换成另一组直流输出的信号隔离器,从而实现对被测信号精确测量的隔离器。该信号隔离器输入、输出、电源三方全隔离,抗干扰,且该信号隔离器准确度高, 导轨安装便于检测与维护。

主要技术参数

配电电压

18-26VDC(最大驱动电流30 mA)

输出阻抗

电压型大于10K欧 电流型小于650欧

精度

0.1%F.S

温度系数

小于50ppm/度

环境温度

-20℃-60℃

绝缘电阻

电源、输入、输出之间 ≥100MΩ

绝缘强度

电源、输入、输出之间1500VAC/分钟

电源

24VDC±10%

消耗功率

<1W






输入输出代码及选型

输入 代码1

代码

输出1或2



4-20 mA现场二线

制变送器



1

0-5VDC

2

0-10VDC

3

1-5VDC

4

0-20mA

5

4-20mA

注:可一入一出,或一入二出

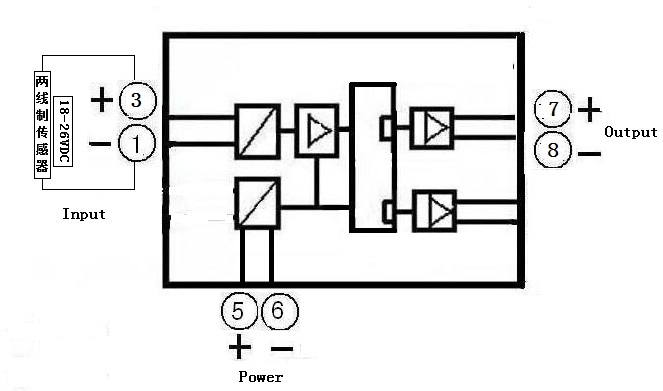

RL-D03隔离配电器连线图



RL-D03隔离配电器结构尺寸图
