 ∷ 您的位置:首页 >> 产品中心 >> 流量传感器 >> LWGQ气体涡轮流量传感器

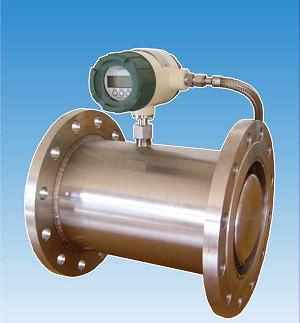

LWGQ气体涡轮流量计、涡轮流量传感器



LWGQ气体涡轮流量传感器用途
LWGQ型气体涡轮流量传感器是一种高精度的气体流量传感器,可解决多种流量计无法测量的气体小流量。它与相应的信号转换器结合可实现流量信号的传输,与相应的流量积算仪相配可实现瞬时流量和累积流量的显示与控制。

主要特点

高精度:测量精度可达1%,1.5%,2.5%,特殊定做可达0.5%
测量介质:气体
低流速:可用于较难测量的低流速1.5m/s的情况下
显示:可选配XS型分体显示表,显示瞬时流量与累积流量
多种输出:脉冲、4-20MA
主要技术参数

环境温度:-20—50℃,介质温度:-20—60℃,相对湿度不大于95%RH
输出电压幅值:高电平≥2VDC, 低电平≤0.2VDC
供电电压:12VDC±10﹪,24VDC







LWGQ气体涡轮流量传感器流量范围

公称通径(mm)
流量范围(m3/h)
最大工作压力(MPA)
安装形式
精度1
精度1.5
精度2.5

15 mm

1.5—7.5m3/h
6.4
管螺纹
25 mm


6—64m3/h
6.4
管螺纹
40mm
8.4—84m3/h
8.4—160m3/h
6.5—200m3/h
1.6,1.0
法兰
50mm
16.8—168m3/h
16.8—336
11—336
1.6,1.0
法兰
80 mm
34—340m3/h
34—680m3/h
34—1000m3/h
1.6,1.0
法兰
100 mm
51—510m3/h
51—1020m3/h
51—1850m3/h
1.6,1.0
法兰
150mm
98—980m3/h
98—1960m3/h
130—4000m3/h
1.6,1.0
法兰
200mm
1.6,1.0
法兰
250mm
1.6,1.0
法兰
300mm
1.6,1.0
法兰

注 意:
  传感器上游至少有10倍公称通径的直管段,下游应有不少于5倍公称通径长度的直管段。
  传感器应远离外界电场、磁场,必要时应采取有效的屏蔽措施,以避免外来干扰。
  传感器露天安装时,请做好放大器及插头处的防水处理。
  为了清除流体中的杂质,确保传感器的正常工作,提高传感器的寿命,在传感器前的管路上应装上过滤器。应尽量避免过大流量的冲击。
