 ∷ 您的位置:首页 >> 产品中心 >> 信号隔离变送器 >>RL-D01温度信号隔离器


RL-D01温度信号隔离器



RL-D01温度信号隔离器用途

RL-D01系列温度变送器是将温度传感器(热电阻和热电隅信号),经全隔离放大转换成直流信号的信号隔离器,从而实现对被测信号精确测量的仪器。该信号隔离变送器输入、输出、电源三方全隔离,抗干扰,且该信号隔离器输入、输出选择范围宽,准确度高,电源可选择,导轨安装便于检测与维护。信号隔离器广泛用于各种对温度进行测量的监控系统中

RL-D01温度信号隔离器主要技术参数

热电阻激励电流

800uA

输出阻抗

电压型≥10KΩ 电流型≤550Ω

精 度

±0.1%F.S

温度系数

<50ppm/℃

环境温度

 -10℃-+60℃

绝缘电阻

电源、输入、输出之≥100MΩ

绝缘强度

电源、输入、输出之间1500VAC/分钟

电 源

24VDC

消耗功率

<1W








RL-D01信号隔离器输入输出代码及选型

代码型号

输入

代码

输出

RL-D01Cu

CU50

U5

0-5VDC

RL-D01P

PT100

V5

1-5VDC

RL-D01K

K偶

A

0-20mA

RL-D01S

S偶



4-20mA

RL-D01B

B偶

U10

0-10VDC

说明:订货时需注明温度范围.

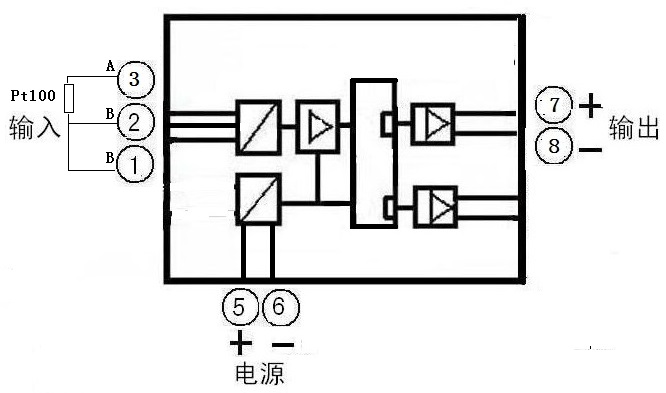

RL-D01P热电阻信号隔离器连线图



RL-D01P热电阻信号隔离器结构尺寸图

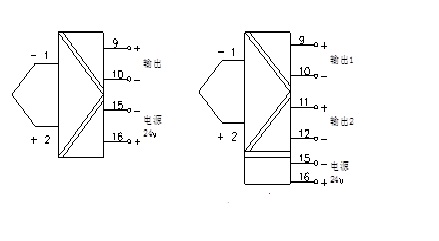

RL-D01K(S,B等)热电偶信号隔离器连线图



RL-D01K(S,B等)热电偶信号隔离器结构图
