RL-D04电阻信号变送器(二线电阻)



RL-D04电阻信号隔离变送器用途

RL-D04电阻信号变送器是一种将阻信号(二线电阻信号),经全隔离放大转换成直流信号的信号隔离器,从而实现对被测信号精确测量的仪器。该信号隔离变送器输入、输出、电源三方全隔离,抗干扰,且该信号隔离器输入、输出选择范围宽,准确度高,电源可选择,导轨安装便于检测与维护。电阻信号隔离器广泛用于各种对电阻测量的监控系统中

RL-D04电阻信号隔离变送器主要技术参数

输出阻抗

电压型≥10KΩ 电流型≤550Ω

精度

±0.1%F.S

温度系数

<50ppm/℃

环境温度

-10℃-+60℃

绝缘电阻

电源、输入、输出之间 ≥100MΩ(500VDC)

绝缘强度

电源、输入、输出之间1500VAC/分钟

电源

24VDC±10%

消耗功率

<1.5W






RL-D04电阻信号变送器输入输出代码及选型

代码

输入

代码

输出

1

0-1KΩ

1

0-5VDC

2

0-5KΩ

2

1-5VDC

3

0-10KΩ

3

0-20 mA

4

0-20KΩ

4

4-20 mA

5
0-2KΩ
5
0-10VDC

N

用户特定参数

N

用户特定参数

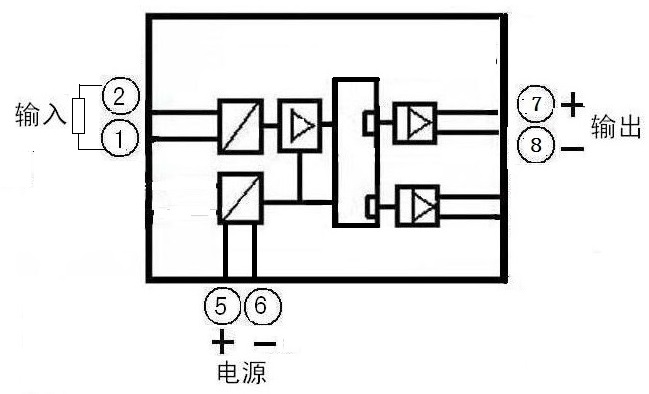

RL-D04电阻信号变送器连线图

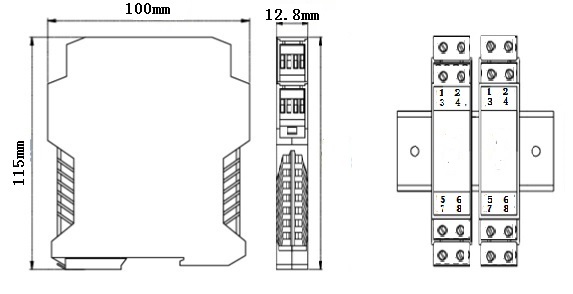

RL-D04电阻信号变送器结构尺寸图
