 ∷ 您的位置:首页 >> 产品中心 >> 流量传感器 >> 电磁流量计/流量传感器

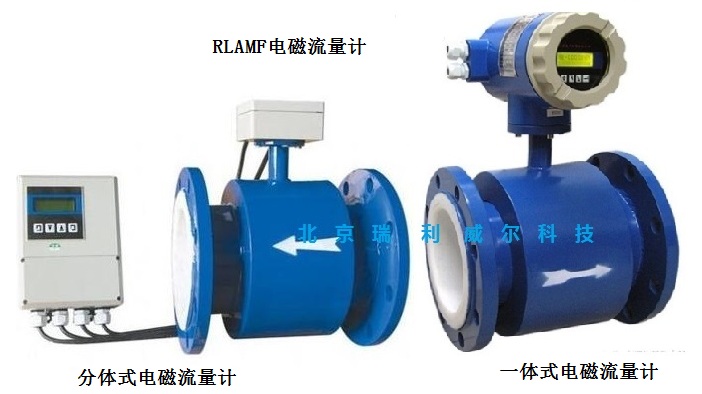

电磁流量计/流量传感器


RLAMF电磁流量计/流量传感器用途
可用来测量封闭管道中导电流体的体积流量。广泛应用于石油、化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

电磁流量计/流量传感器原理
电磁流量计的工作原理基于法拉第电磁感应法律。当一个导体在磁场内运动时,在与磁场方向、运动方向相互垂直方向的导体两端,会产生感应电动势。电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。

电磁流量计/流量传感器主要特点
1.不受流体密度、粘度、温度、压力和电率变化的影响,线性测量原理能实现高精确度测量;
2.测量管内无阻流件,压损小,直管段要求低;
3.公称通径DN10-DN2000覆盖范围宽,衬里和电极有多种选择,能满足测量多种导电流体的要求;
4.转换器采用可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗小;
5.转换器采用16位嵌入式微处理器,全数字处理,运算速度快,抗干扰能力强,测量可靠,精确度高,流量测量范围度可达1500:1;
6.高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,易学易懂;
7.具有RS485或RS232数字通讯信号输出;
8.具有电导率测量功能,可以判别传感器是否空管,具有自检与自诊断功能;
9.采用SMD器件和表面安装(SMT)技术,电路可靠性高;
10.可用于相应的防爆场合。

RLAMF电磁流量计/流量传感器主要技术参数
1.使用环境条件
环境温度:传感器-25℃~+60℃转换器-10℃~+60℃
相对温度: 5%-95%

2.工作条件
流体最高温度: 一体型70℃
分离型: 聚四氟乙烯衬里120℃
氯丁橡胶衬里 80℃ 高温橡胶120℃
聚氨酯橡胶衬里 70℃
流体电导率:≥5uS/cm

3.技术参数

最高流速:15m/s
公称通径:DN10、15、20、25、32、40、50、65、80、100、150、200、250、300、350
400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000
精确度:0.5%、0.2%
公称压力:1.6MPA(DN10-300)
1.0MPA(DN350-1000)
0.6MPA(DN1200-2000)
其它规格和标准可按用户要求.

4.材料:
电极形式和材料
电极形式和可分为标准型、刮刀型、可拆卸型、带接地电极。
电极及接地电极材料有含钼不锈钢,哈氏合金B、哈氏合金C、钛、钽、铂一体合金、不锈钢涂覆碳化钨7种。
法兰材料:碳钢
接地环材料:不锈钢
进门保护环材料:不锈钢、碳钢。

5.外壳防护:
IP65:
IP68:仅分离型氯丁橡胶和聚氨酯衬里的传感器,且不包括防爆结构。

6.防爆标准:
DN15-DN600一体型防爆:ExdII BT4
DN15-DN1600分离型防爆,传感器和转换器安装在相应的危险区md II BT4
DN15-DN1600分离型防爆,传感器安装在相应的危险区,转换器安装在安全区: II BT4
7.连接电缆:分离型电磁流量计,传感器与转换器之间用信号电缆连接,电缆长度最长应小于100MM,本公司随表免费提供10M电缆,不足部分需订货。

8.转换器性能:
供电电源:单相交流电85-265V,45-63HZ,功率小于20W;直流供电11-40VDC
转换器显示与编程操作:4个薄膜按键可设定选择全部参数,还可利用外接手操器或PC机(RS485、RS232)对转换器设定编程,高清晰度背光LCD显示,空管检测,自诊断功能。

9. 输出:4-20mA/RS485

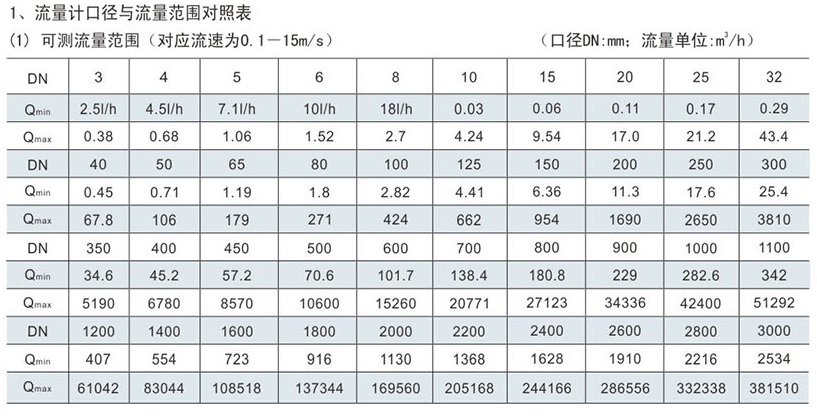

电磁流量计对应流量范围

流量传感器




流量传感器
流量传感器
叶轮式流量变送器 涡轮流量传感器 气体流量传感器 涡街流量传感器
