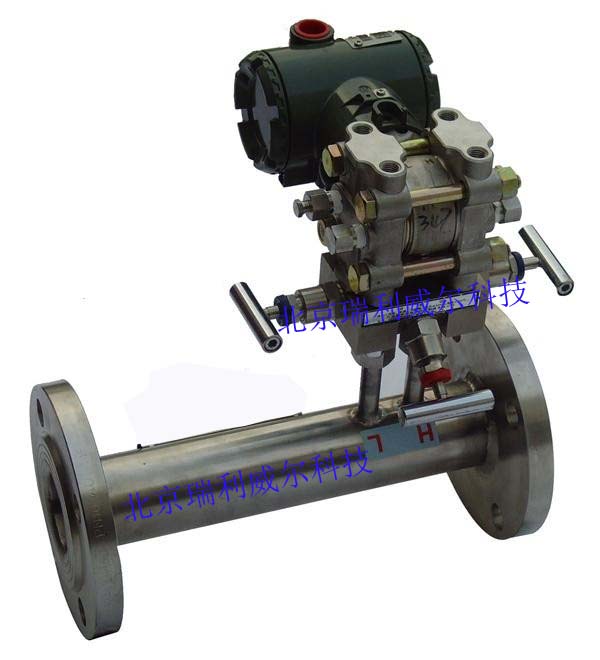

V锥流量计/流量传感器

V锥流量计/流量传感器原理
当流体流过仪表时,由于流体的入口处的流通截面积大于V锥体处的流通面积,根据流体连继性方程各伯努利方程可知其前后必产生差压,由些可计算出液体流量,可测量粘度较大的含固体颗粒的液体流量。

V锥流量计/流量传感器主要特点
精度高：+-0.5%，当定制β<0.55的V锥体时，最高精度可达+-0.1%
输出差压稳定：V锥体尾部负压端波动小永久压损小：只有孔板的1/3～1/2
具有自整流功能：可测混相流
具有自清扫功能：无杂物滞留，适用于脏污流测量
安装直管段短：上游3D，下游1D
长期稳定性好：流体被逐渐收缩到管道内边壁，对V锥体磨损小
可测高温流体：<600℃，其它流量计很难测量这样高温度的流体

V锥流量计/流量传感器主要技术参数
公程通径系列:DN3~DN2000
2.公程压力0.6~40MPA(压力等级视介质压力大小可选)
3.准确度: 0.5%FS
4.重复性:优于0.15%
5.介质工作温度-40~600℃
6.量程比10:1
8.压力损失(1.3~1.25β) △P(差压)

法兰连接V锥型 法兰到法兰距离L，口径D 单位：mm

V锥流量计

选型
