一.BK-2型测力称重传感器特点

BK-2测量传感器双梁式或剪切S梁结构，拉、压输出对称性好，广泛用于机电结合秤、吊钩秤、料斗秤、

包装秤等各种测力、称重系统。尤其适用于一些要求精度高的工业称量系统。
1.采用单悬臂梁（或复梁）S型结构，具有良好的输出特性和抗偏能力
2.精度高、安装使用方便，性能稳定可

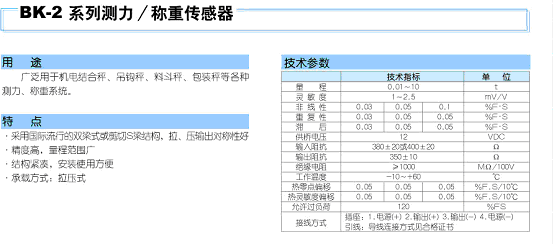

二.称重传感器技术参数

技术指标	技术参数			单位
量程	0.01，0.02，0.03，0.05，0.06，0.08，0.1，0.2，0.3，0.4，0.5， 0.6，0.7，0.8，1，2，3，5,10			t
灵敏度	1－2.5			mV/V
非线性	0.03	0.05	0.1	%FS
重复性	0.03	0.05	0.1	%FS
滞后	0.03	0.05	0.1	%FS
供桥电压	12			VDC
输入电阻	380±20			Ω
输出电阻	350±10			Ω
绝缘电阻	≥2000			MΩ
工作温度范围	-10至+50			℃
热零点偏移	0.03	0.05	0.1	%FS/10℃
热灵敏度偏移	0.03	0.05	0.1	%FS/10℃
允许过负荷	120			%FS
接线方式	1电源（+）；2输出（+）3输出（-）；4电源（-）。
工作原理	根据电阻应变原理把力矩产生的应变转换成与其线性关系的电信号

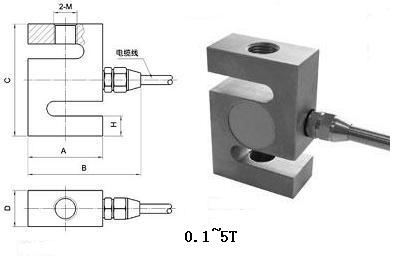

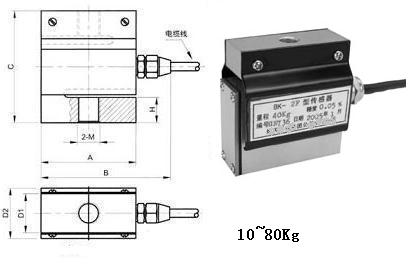

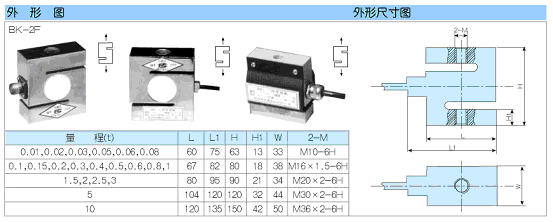

三.BK-2型测力称重传感器结构图

量程(kg)	A	B	C	D1	D2	2-M	H
10,20,30,40 50,60,80	60	85	63	20	33	M10-6H	13
